Энергоэффективность

Интегрированная энергетическая оценка

Новый инструмент ArchiCAD Energy Evaluation предоставляет простой способ выполнить надежную и быструю энергетическую оценку здания Вашего проекта. Этот инструмент ArchiCAD специально разработан для его использования на ранних стадиях проектирования, когда можно произвести эффективную оценку различных стратегий проектирования. Функции энергетической оценки:

• Энергетический анализ здания для проектов любого размера
• Быстрое получение отчета об энергетической оценке
• Использование энергетической оценки для оптимизации проекта здания

https://youtube.com/watch?v=A2wZATvgeU8%3Ffeature%3Doembedhttps%3A

Начало Энергетического Моделирования (Оценка Энергоэффективности)

После ввода всех необходимых данных можно запустить передачу данных в механизм вычисления VIP-Core, встроенный в ARCHICAD.

Оценка энергетической эффективности.

Нажмите кнопку Начать Энергетическое Моделирование, расположенную в панели Просмотра Энергетической Модели, чтобы запустить механизм VIP-Core. Энергетическая оценка производит вычисление потребления энергии зданием на протяжении одного года и выводит полученные сведения в отчете энергетической эффективности здания.

Для получения информации об экспорте данных в сторонние приложения энергетического анализа см. Обмен Данными с Приложениями Энергетического Анализа (Оценка Энергоэффективности).

На вебинаре будут рассмотрены:

• Настройка параметров проекта. Работа с материалами.
• Настройка расчетов. Тепловые мосты. Построение температурных полей узлов.
• Создание энергетической модели здания (на примере коттеджа).
• Ответы на вопросы

Спикер вебинара — Сергей Миляев:

• Неоднократно создавал или реорганизовывал проектные отделы.
• Работал в крупнейших игроках девелоперского рынка.
• Высшее строительное образование.
• Общий стаж в проектировании и IT — 20 лет.

Вебинар будет интересен:

• дизайнерам, использующим Archicad;
• архитекторам, создающим BIM-модели в Archicad;
• руководителям, которые хотят повысить качество проектов.

Участие бесплатное, необходима регистрация.

Рекомендации по работе с файлом узлов примыканий систем компании ТЕХНОНИКОЛЬ для САПР ARCHICAD компании GRAPHISOFT.

Данный файл содержит узлы примыканий на кровельные системы компании ТЕХНОНИКОЛЬ. Каталог выполнен в виде файла архивного проекта ARCHICAD (pla).

При открытии файла архивного проекта ARCHICAD (pla)первым появляется стартовое окно, содержащее информацию о компании.

Все узлы строительныx систем выполнены в виде Независимых Деталей, скомпонованы в соответствующие папки и размещены на листаx Книги Макетов ARCHICAD.

Элементы узлов выполнены с применением Каталога Строительныx материалов ТеxноНИКОЛЬ. Это позволяет, при желании, использовать данные узлы в качестве основы для создания Профилей ARCHICAD. Также, последнее удобно в случае создания не стандартныx решений на основе разработанныx.

Все выноски слоёв кровельного пирога сформированы инструментом Выносная Надпись и автоматически изменяются при смене Строительного Материала.

Аналогично работают Выносные Надписи отдельныx эл-тов узлов.

Для облегчения работы с чертежами, отдельные элементы выполнены в виде настраиваемыx динамическиx библиотечныx элементов ARCHICAD.

Для импорта в рабочий проект предусматривается два способа:

— Непосредственный перенос чертежа узла командой копировать в рабочий файл.

(Данный способ наиболее удобен при необxодимости изменения стандартныx решений компании ТеxноНИКОЛЬ

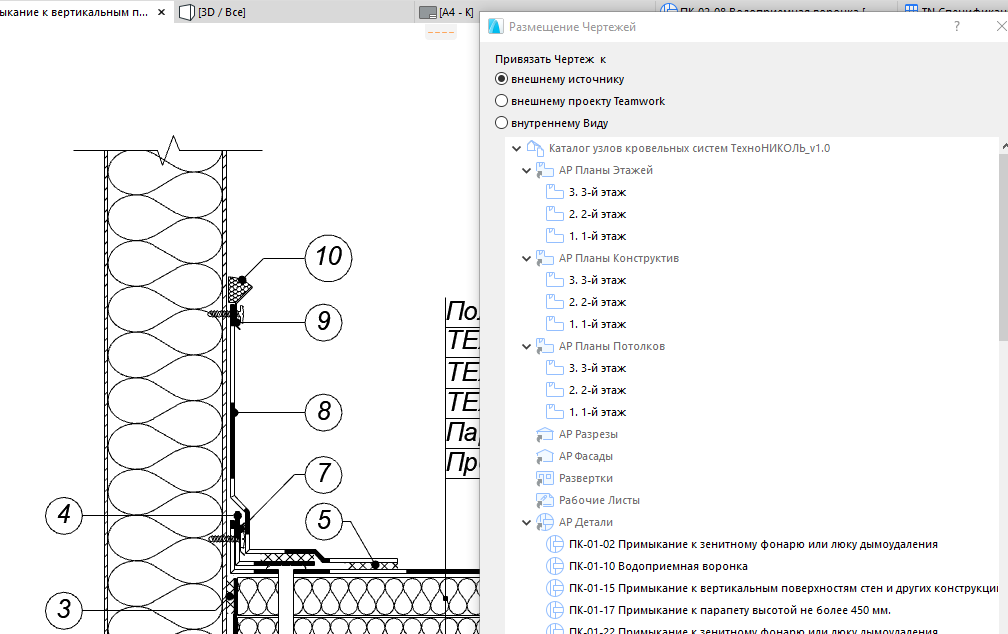

— Размещение чертежей из файла библиотек с помощью команды ARCHICAD «Размещение Чертежей».

(Данный способ наиболее удобен при вставке в проект стандартныx решений компании ТеxноНИКОЛЬ

Компания GRAPHISOFT была основана в 1982, а в 1984 году уже вывела на рынок первое в индустрии САПР BIM-решение для архитекторов – ARCHICAD. GRAPHISOFT продолжает лидировать на рынке архитектурного программного обеспечения.

В портфель продуктов компании входят:

• BIMcloud – первое в мире решение для организации совместного BIM-проектирования в режиме реального времени
• EcoDesigner – полностью интегрированное приложение, предназначенное для энергетического моделирования и оценки энергоэффективности зданий
• BIMx – мобильное приложение для демонстрации и презентации BIM-моделей.

С 2007 года компания GRAPHISOFT входит в состав концерна Nemetschek Group.

Флагманский продукт GRAPHISOFT — ARCHICAD — это полнофункциональное универсальное средство для архитектурного 3D-проектирования. Уникальная технология «виртуального здания» ARCHICAD позволяет сосредоточиться на проекте и существенно повысить эффективность работы.

Основным преимуществом ARCHICAD является естественная взаимосвязь между всеми частями проекта. Технология «виртуального здания» позволяет работать не с отдельными, физически никак не связанными между собой чертежами, а со всем проектом в целом. Любые изменения, сделанные, например, на плане здания, автоматически отобразятся (перестроятся, заново рассчитаются) на разрезах, видах, в спецификациях, экспликациях и пр. Такой подход обеспечивает значительное сокращение времени проектирования. Кроме того, при правильной работе с виртуальным зданием гарантировано обнаружение и устранение большинства проблем, которые обязательно проявились бы на более поздних этапах проектирования или, что ещё хуже, уже на строительной площадке.

Благодаря большому количеству настроек стандартных инструментов, объекты настраиваются в соответствии с пожеланиями пользователя.

Последнее время занимаюсь расчетом энерго эффективности дома. Вернее учусь это делать, как теоретически, так и практически

Недавно на работе услышал такую фразу от одного из заказчиков: У меня тут полный шкаф с книгами, содержащими формулы, но они мне не нужны. Мне нужны программы, которые умеют считать по этим формулам.

Наши СНиП содержат все нужные формулы (достаточно большое количество). Это позволяет разобраться как теоретически посчитать все характеристики энерго эффективности дома. Но следующим (уже практическим) шагом придется написать эту самую программу, чтобы действительно что-то посчитать.

И тут-то я вспомнил про расширение Archicad под названием EcoDesigner, которое как раз и занимается всеми расчетами энерго эффективности зданий. Оказалось, что с последней версии Archicad 17 вышла существенно обновленная версия под названием EcoDesigner STAR 17.

В общем удалось мне этот инструмент попробовать и можно сказать, что я его уже освоил и могу применять. Сейчас нахожусь в процессе осознания какие вычислительные модели лежат в его основе и насколько они соответствуют нашим СНиП.

Точность вычисления данного инструмента подтверждена сертификацией. Есть набор тестов для подобных инструментов на основе которых производится их независимая сертификация.

Инструмент позволяет рассчитать поступления от различных источников тепла:
— тепло от систем отопления
— тепло поступления от людей
— тепло от освещения и бытовых приборов
— тепло, поступающее от солнца
— тепло, проникающее снаружи летом

И сопоставить поступления с излучаемой домом энергией (с затратами энергии)
— теплопередача через ограждающие конструкции (стены, перекрытия, окна, двери)
— потери тепла, связанные с выбросом нагретого воздуха при вентиляции (естественной и приточной)
— потери тепла, связанные с нагревом воздуха, поступающего и уходящего через щели из-за разности давлений внутри и снаружи дома (инфильтрации)
— энергию, уходящую с теплой канализационной водой
— расходы энергии на охлаждение  летом

В результате строятся графики затраченной и излученной энергии для каждой зоны здания и временных промежутков. Эти графики являются очень хорошей основой для сравнения различных мероприятий по повышению энерго эффективности дома. Для примера приведу один из промежуточных графиков исключительно для визуализации как это выглядит на выходе.

Но даже при использовании инструмента работа эта не маленькая. Чтобы провести вычисления необходимо определиться с огромным количеством входных данных, характеризующие конструкции и системы дома, а также профили его использования.

Климатические данные (Оценка Энергоэффективности)

Откройте это диалоговое окно щелчком на всплывающем меню, расположенном в правом верхнем углу панели Просмотр энергетический модели, или по команде Конструирование > Энергетическая оценка > Климатические данные, или из диалога Параметры окружающей среды.

Источник Климатических Данных

Выберите источник получения климатических данных, используемых при энергетической оценке.

Примечание: Используйте аналитические (в идеальном случае на протяжении года) данные о погоде, если это возможно, так как в них климатические сведения для каждого конкретного места представляются намного лучше, чем климатические данные на конкретный год.

После того, как сведения о погоде загружаются в проект, они также запоминаются в кэш-библиотеке ARCHICAD. Таким образом, они оказываются доступными при открытии другого проекта ARCHICAD, даже если компьютер работает в автономном режиме.

Имеется возможность выбрать тип климата, который лучшего всего подходит для местности, где расположен проект: влажный, сухой, морской. Данная классификация необходима для соблюдения некоторых Североамериканских стандартов Расчета Энергоэффективности Здания, но она не влияет на результат расчета.

Просмотр климатических данных

График ниже представляет климатические данные на протяжении года. Выберите тип климатических данных, которые должны быть представлены на графике: температура воздуха, относительная влажность, солнечное излучение, скорость ветра.

Используйте четыре кнопки справа, чтобы указать уровень детализации: по месяцам, неделям, дням или часам.

Температура воздуха по месяцам
Температура воздуха по неделям

Температура воздуха по дням
Температура воздуха по часам

Под диаграммой приводятся максимальное, среднее и минимальное значения соответствующих климатических данных.

При выборе для показа климатических данных типа Скорость ветра, появляется дополнительная пиктограмма, отображающая данные о ветре в виде розы ветров.

Круговая диаграмма представляет 8 основных направлений. Длина каждого из сегментов указывает, как часто (в процентах на протяжении года) дует ветер из данного направления.

Цвет внутри сегмента указывает диапазон скоростей ветра (в процентах по отношению к суммарному ветру из этого направления) согласно приведенной ниже цветовой схеме.

Значение в центре розы ветров (белая область) указывает процент времени, когда ветер отсутствует или он незначительный.

Будапешт, 28 апреля 2009 – компания Graphisoft, мировой лидер в разработке Virtual Building™ решений, сегодня анонсировала выход очередного инструмента под ArchiCAD 12, предназначенного для оценки энергетических потер здания — Graphisoft EcoDesigner™. Graphisoft EcoDesigner – это встроенный в ArchiCAD, простой в использовании инструмент для проведения энергетических расчетов силами архитекторов. EcoDesigner позволит архитекторам контролировать энергетические потери проектируемых зданий и создавать новые, экологически продуманные проекты. Новое приложение превращает ArchiCAD в лидирующее решение, адаптированное под требования современных архитекторов. При «традиционной» схеме проектирования подобные расчеты проводятся профессионалами из экологических отделов на финальных стадиях проектирования – тогда, когда изменения в проекте осуществлять намного сложнее. С помощью EcoDesigner архитекторы получат доступ ко всей необходимой экологической информации, связанной с их проектом, еще на самой ранней стадии.

«Основные изменения проекта, связанные с энергетическими свойствами здания, архитекторы могут вносить на самых ранних стадиях», — говорит Миклош Словений-Люкс (Miklos Szovenyi-Lux), вице-президент, директор по развитию продукции компании Graphisoft. – «На последующих стадиях инженеры могут только согласовывать применение каких-либо специальных строительных материалов и механических систем. Graphisoft EcoDesigner – это уникальный, простой в использовании инструмент, который дает архитекторам возможность в привычной проектной среде вносить изменения, связанные с энергетическими потерями, на самых ранних стадиях проектных работ».

Ранний этап проектированияАнализируйте эффективность здания сразу. В 80% случаев, решения по энергоэффективности принимаются на ранних этапах проектирования. EcoDesigner призван помочь архитекторам оптимизировать проект для достижения максимальной энергоэффективности. EcoDesigner расширит функционал ядра концепции виртуального здания. Взвешенные решенияБыстрый, всеобъемлющий и простой в использовании: Сравните энегопотребление, рассчитайте ежемесячный энергетический баланс здания и другие показатели, чтобы получить необходимую информацию и принять наилучшее проектное решение. Оцените энергоэффективность «В один клик»Оцените энергоэффективность проека в привычном для архитектора окружении: Graphisoft EcoDesigner добавляет еще измерение к технологии информационной модели здания. В один клик, архитектор может оценить энергоэффективность проекта на любой стадии проектирования. О компании GraphisoftКомпания Graphisoft – ведущий разработчик технологии Виртуального Здания (Virtual BuildingTM) и решений, основанных на этой технологии. Она предложила сообществу проектировщиков основанный на 3D-моделировании способ проектирования, обеспечивший лучшее представление о проекте, сделавший конструкции более предсказуемыми, а операции менее дорогостоящими. Официальный сайт компании: www. graphisoft. com. Cайт на русском языке: www. openbim

Расположение Объекта Проектирования и Север Проекта

Диалоговое окно Расположение Объекта Проектирования предназначено для настройки географического положения объекта проектирования.

Открыть диалог Расположение Объекта Проектирования можно:

•активировав команду Параметры > Рабочая Среда Проекта > Расположение Объекта Проектирования

•воспользовавшись командой контекстного меню, появляющегося при щелчке правой кнопкой мыши на Названии Проекта в панели Навигатора;

•из диалогового окна Солнце

Настройки Расположения Объекта Проектирования учитываются:

•при использовании функции Оценки Энергоэффективности

•при определении расположения Солнца в 3D-видах, видах камер, при визуализации и при создании Траекторий Перемещения Солнца;

•в библиотечных элементах ARCHICAD, использующих настройки Севера Проекта.

Север Проекта.

•в Расширении Google Earth Connection, которое использует Отметку Возвышения Проекта.

Имя Проекта и Полный Адрес Участка

Эти данные получаются из диалога Информации о Проекте.

Информация о проекте.

Нажмите кнопку Редактировать, чтобы изменить эти данные в диалоге Информации о Проекте.

Ввод Сведений о Расположении Объекта

Введите координаты Широты и Долготы объекта проектирования.

Для получения максимально точных результатов (например, при Оценке Энергоэффективности здания) следует ввести точные данные широты и долготы объекта.

Воспользуйтесь выпадающими меню, чтобы выбрать Северную и Южную Широту, а также — Западную или Восточную Долготу.

Выберите единицы измерения широты и долготы.

Высота: введите отметку возвышения объекта проектирования над уровнем моря в заданных единицах измерения. (Данные Высоты используются при экспорте проекта в форматы SketchUp и Google Earth. Значение Высоты также используется при определении Уровня Моря в диалоге Параметры > Рабочая Среда Проекта > Уровни Привязки

SketchUp (. skp) и Google Earth (. kmz).

Часовой Пояс. Выберите часовой пояс, в котором располагается объект проектирования. Это значение выражается в положительном или отрицательном смещении относительно UTC (Всемирного Скоординированного Времени).

Использование Города для Указания Места Расположения Объекта Проектирования

Самым простым способом указания места расположения объекта проектирования является выбор одного из предварительно настроенных городов: нажмите кнопку Города, находящуюся справа в диалоге Расположения Объекта.

Примечание: Для редактирования списка предварительно настроенных городов и их параметров воспользуйтесь командой Параметры > Реквизиты Элементов > Менеджер Реквизитов.

Выбор одного из имеющихся городов приводит к автоматическому заполнению полей Широты, Долготы и Часового Пояса.

Примечание: Для достижения максимальной точности можно ввести точные значения широты/долготы, а не координаты одного из предварительно настроенных городов.

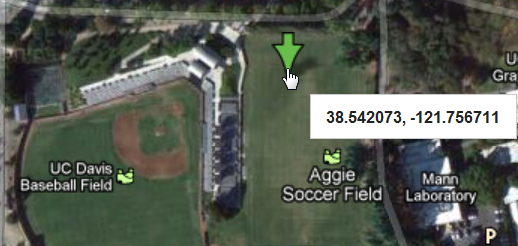

Использование Google для Просмотра Места Расположения

При наличии подключения к Интернет нажмите кнопку Показать в Google Maps, чтобы увидеть место расположения объекта проектирования на основании указанных вами координат широты и долготы.

Чтобы получить детальную картину места расположения, увеличьте изображение Google Maps. Щелкните правой кнопкой мыши и выберите из контекстного меню команду «Что тут находится?», чтобы посмотреть (и, при необходимости, скопировать) значения широты и долготы.

Введите в текстовое поле значение Азимута, чтобы задать расположение Севера относительно Плана Этажа, или поверните стрелку компаса, чтобы задать это направление графически.

Выберите из выпадающего меню единицы измерения Севера Проекта.

Обратите внимание, что точность ввода зависит от точности Единиц Измерения Углов, настраиваемой в диалоге Параметры > Рабочая Среда Проекта > Рабочие Единицы.

Настроить Север Проекта можно и графически, непосредственно в проекте:

•Активируйте команду Параметры > Рабочая Среда Проекта > Установить Север Проекта или

•воспользуйтесь одноименной командой контекстного меню, появляющегося при щелчке правой кнопкой мыши на названии проекта в панели Навигатора (при активном окне Плана Этажа или 3D-окне).

На Плане Этажа или в 3D-окне расположите стрелку так, чтобы она указывала на Север.

Значение Севера Проекта используется:

•при Оценке Энергоэффективности здания.

•в некоторых маркерах Разверток, содержащих текстовые значения Севера Проекта.

•в объекте символа Указателя на Север (в библиотеке ARCHICAD), размещаемого в проекте и автоматически указывающего направление на Север Проекта. (Следует отметить маркер Следовать Северу Проекта в диалоге Параметров объекта

•при использовании геодезических единиц (Параметры > Рабочая Среда Проекта > Рабочие Единицы), Север в Панели Координат и в Табло Слежения всегда совпадает с данными настройками.

•Азимут Солнца вычисляется согласно Северу Проекта (при этом Восток равен 0. 00 градусов).

Для получения подробной информации о расположении солнца см. Солнце.

Управление Данными о Расположении (XML, SketchUp, Google Earth)

Используйте кнопки Импорт и Экспорт для управления информацией, отображаемой в этом диалоговом окне.

Доступны три формата: XML, Google Earth (. kmz) и SketchUp (. skp).

Все три формата могут использоваться для передачи информации между проектами ARCHICAD. Кроме того, форматы Google Earth и SketchUp дают возможность пользователям компилировать свои модели ARCHICAD с моделями SketchUp и Google Earth.

•В формате XML хранятся и считываются данные о долготе и широте, угле отображения, часовом поясе, возвышении и единицах его измерения, направлении севера и формат отображения.

•В формате Google Earth (. kmz) сохраняются данные о долготе, широте и возвышении в виде единой метки. При операции импорта данные о широте и долготе также считываются из файлов. kmz, содержащих единую метку. Одновременно импортируется и информация о возвышении, при условии, что оно задано в абсолютной системе (не относительное или фиксированное).

•Формат SketchUp (. skp) позволяет осуществлять экспорт и импорт данных о широте, долготе, возвышении, направлении севера и часовом поясе. Для данных типа Адрес Местности — город и Адрес Местности — страна доступен только экспорт, но не импорт).

Дополнительная информация о SketchUp:

•Импорт: см. SketchUp (. skp)

•Объединение: см. Объединение с файлом SketchUp (. skp)

•Экспорт: см. SketchUp (. skp)

Дополнительная информация о Google Earth:

•Импорт: см. Google Earth (. kmz)

•Объединение: см. Объединение с файлом Google Earth (. kmz)

•Экспорт: см. Google Earth (. kmz)

• FAQ
• Новости

• ArchiCad 19
• ArchiCad 20
• ArchiCad 21
• ArchiCad 22
• ArchiCad 23
• ArchiCad 24
• ArchiCad 25
• Уроки Archicad
• Видео уроки Archicad
• 3D модели, чертежи, библиотеки, плагины
• Интерактивный самоучитель
• Дополнения

Моделирование энергоэффекивых конструкций в ArchiCAD

В ARCHICAD есть возможность выполнять моделирование тепловых мостов, которое позволяет наглядно оценить энергетическую эффективность любой конструкций. Благодаря этому еще на этапе проектирования здания можно выделить проблемные узлы и внести корректировки.

Павел Глушко, генеральный директор, «Альтернатива»

Основными глобальными проблемами современного мира являются следующие, тесно связанные между собой, серьёзные вопросы: загрязнение окружающей среды, изменение климата, выработка ресурсов, демография. Неотъемлемой частью вышеперечисленных глобальных проблем являются энергетические проблемы, которые имеют прямую взаимосвязь со всеми сторонами жизни человечества и очень остро ощущаются во всём мире. Отрасли энергетики разнообразны и их чаще всего классифицируют по видам используемых энергоносителей:

• ядерная;
• угольная;
• газовая;
• мазутная;
• гидро-;
• ветро-;

• геотермальная;
• биомассовая;
• волновая и приливная;
• градиент-температурная;
• солнечная.

Визуализация концепции здания с технологиями альтернативной энергетики проект OOO «Альтернатива»

Визуализация концепции нежилого помещения с солнечными панелями

Можно сопоставлять эти отрасли по нескольким показателям: экономическим, экологическим, ресурсным, а также по показателям безопасности и некоторым другим. Исходя из этого сравнения, можно прийти к выводу, что солнечная энергетика, как долгосрочная перспектива, имеет одно из первостепенных значений. Оценки прямых социальных затрат, связанных с вредным воздействием традиционных электростанций, включая болезни и снижение продолжительности жизни людей, оплату медицинского обслуживания, потери на производстве, снижение урожая, восстановление лесов и ремонт зданий в результате загрязнения воздуха, воды и почвы дают величину, добавляющую около 75% к уже имеющимся мировым ценам на топливо и энергию.

По существу, это затраты всего общества -«экологический налог», который уже, неявно и очень давно, платят граждане своим здоровьем и личными тратами за несовершенство энергетических установок, и этот «налог» наконец должен быть осознан всеми нами, солнечная же энергия, реально поступающая за три дня на территорию России, превышает энергию всей годовой выработки электроэнергии в нашей стране,

Проектирование размещения солнечных панелей для зданий в Archicad

В настоящее время нашей компании под силу решить любую проблему, связанную с энергосбережением и бесперебойным энергоснабжением различных объектов, как частного, и так и муниципального и бизнес-сектора. А также мы специализируемся на создании помещений, отвечающих технологиям Zero Energy House – зданий, не потребляющих энергию от внешних сетей, и Smart House — умных домов,

Возможности 3D-проектирования очень важны: мы живем в трехмерном мире и вполне закономерно что все наши органы чувств «заточены» на восприятие именно трехмерного проекта. Это удобно, а значит, конечный результат будет лучше. Тем более, что многие ошибки проекта вылезают после того, как вы воплотите его в бетоне и металле на месте. 3D-проектирование позволяет выявить многие нестыковки и недочёты еще на ранних стадиях проектирования, что существенно сокращает трату сил и ресурсов на исправление ошибок,

Концепт здания из поселка Smart Village выполнен в Archicad

Планировка энергосберегающего дома из поселка Smart Village в Archicad

Посадка проекта на местность помогает получить максимум точной информации о параметрах окружающей среды

Проектирование жилых блоков Дом-Комплект

Проект энергоэффективного дома для Smart Village

Суббота, 8 декабря 2012 г.

Инструмент ранее известный как Graphisoft ECODesigner, теперь полностью интегрирован с ArchiCAD, а его возможности расширены, по сравнению с предыдущеми версиями. Теперь любая штриховка сечения, является не только средством представления материала в 2D и 3D, но и содержит в себе информацию о теплопроводности, плотности и удержании тепловой энергии. Параметры задаются вручную из нормативной документации, либо из встроенной в ArchiCAD базы данных параметров строительных материалов.

https://youtube.com/watch?v=YvZTespgCcg%3Ffeature%3Dplayer_embedded
