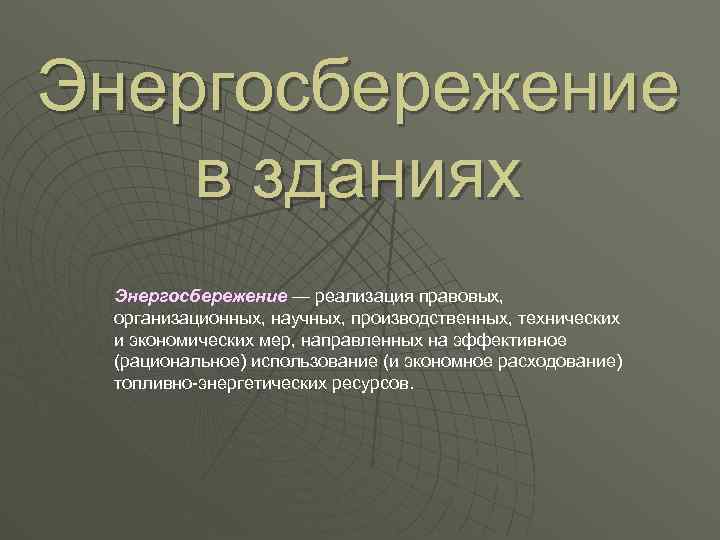

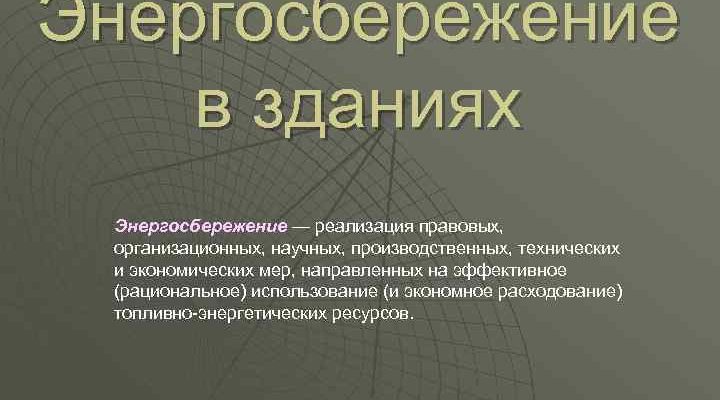

Первый слайд презентации

Раздел 5. Энергетическое обследование ( энергоаудит ) предприятия.
Лекция 5
Тема 5.1. Процедура проведения энергетического обследования
5.1.1. Законодательные и нормативно-правовые акты, регулирующие проведение энергетического обследования, их состояние и развитие.
5.1.2. Цели и задачи проведения энергоаудита.
5.1.3 Категории организаций, для которых обязательно проведение энергоаудита
5.1.4.Методология проведения энергетических обследований.
.
ФБГОУ ВПО
Самарский государственный технический университет

Основные понятия, используемые в настоящем разделе

1. Распределительные пункты и трансформаторы
Снятие суточных и недельных графиков нагрузки и реактивной мощности, температуры контактов и проводников. Выравнивание фаз, оптимизация графиков и нагрузок трансформаторов, снижение пиковой мощности, компенсация реактивной мощности.
2. Электропривод
Измерение графиков нагрузок, пусковых параметров, проверка состояния и соответствия мощности двигателей. Проверка компенсации реактивной мощности и качества сети.
3.Освещение
Снятие суточных и недельных графиков нагрузок. Проверка соответствия уровня освещенности категории помещения рабочего места, состояние окон и осветительных приборов, использования естественного и местного освещения.

ТИПОВЫЕ ОБЪЕКТЫ И РАБОТЫ ПРИ ЭНЕРГОАУДИТЕ (продолжение)

4. Котлы, печи
Измерение режимных параметров, состава и температуры дымовых газов, присосов, составление теплового баланса, проверка качества питательной и продувочной воды, характеристик насосов, вентиляторов и дымососов, состояния и качества изоляции. Составление режимной карты.
5. Бойлеры, теплообменники
Проверка теплопередачи, гидросопротивления, состояния и качества изоляции, герметичности контактов.
6. Паровые системы
Проверка параметров пара, состояния конденсатоотводчиков, изоляции, утечек,
наличие воздуха и неконденсируемых газов, пролетного пара, возврат конденсата.

7. Сжатый воздух
Тестирование электропривода, загрузки и режима работы компрессоров, системы регулирования давления, очистки и осушки, гидравлических параметров воздухопроводов, утечек, давления у потребителя, системы охлаждения компрессоров, состояния градирен, объема подпитки.
8. Отопление, вентиляция и кондиционирование
Измерение расхода, прямой и обратной температур теплоносителя, характеристик электропривода насосов и вентиляторов, температур и влажностей воздуха в помещениях и снаружи, инфильтрации, кратности воздухообмена, рециркуляции. Снятие графиков нагрузок, составление теплового и водяного балансов. Тестирование систем регулирования и учета.

Независимая схема присоединения системы отопления и смешанная схема присоединения подогревателей ГВС (ПН — подогреватель нижней ступени ГВС; ПВ – подогреватель верхней ступени ГВС; РР – регулятор расхода; РТ – регулятор температуры; ЦН – циркуляционный насос; П – теплообменник отопления; U – элеватор)

Инструментальное обследование применяется для восполнения отсутствующей информации, которая не может быть получена из документов, или вызывает сомнение
Применяются стационарные (коммерческие и технологические приборы) и переносные специализированные приборы
ВИД ИЗМЕРЕНИЙ :
1. Однократные измерения – исследуется энергоэффективность отдельного объекта при работе в определенном режиме.
2. Балансовые измерения – составление баланса распределения определенного энергоресурса отдельными потребителями. Предполагается одновременное измерение в различных точках. Если приборов недостаточно, то установившийся режим и исключается возможность изменения баланса вручную. Позволяют уточнить схему энергснаюжения.
3. Регистрация параметров во времени с помощью различного вида регистраторов

Минимальный Комплект приборов энергоаудитора №1

1.
Тепловизор  Testo 875-1 (-20°..+280°,160х120) с дисплеем 3.5 дюйма, объектив 32°х23°, рабочая t -15°..+40°, SD карта, USB кабель, Li-ion перезаряжаемый аккумулятор
1
ком-т.
119000
2.
Расходомер портативный  «Акрон-01» высокотемпературный, D труб 40 — 2000 мм,
Предел расхода 8-40000 м3/ч, Погрешность.1,5%,
t -10°+150°C, питание автономное 9V-8часов,
или адаптер 220V
1
ком-т.
91211
3.
Универсальный анализатор качества
электроэнергии «Тест-электро », Анализатор ПКЭ, анализатор мощностей, токов и напряжений, регистратор электрических событий с функцией осциллографирования!, Многофункциональный восьмиканальный осциллограф (4 напряжения / 4 тока)
1
ком-т.
114224

Минимальный Комплект приборов энергоаудитора №1 (продолжение)

ПРЕЗЕНТАЦИЯ НА ТЕМУ ЭНЕРГОСБЕРЕЖЕНИЕ В СЕЛЬСКОМ ХОЗЯЙСТВЕ

При подборе светильников нужно думать не только о комфорте освещения, но и об экономии электроэнергии. Например, для складов большая часть затрат приходится именно на освещение. Предприятиям выгодно платить меньше, а государству — чтобы подстанции и электросети не работали под высокой нагрузкой. Поэтому выходят разные акты и постановления, подталкивающие предприятия к экономии электроэнергии.

Например, постановление 971 гласит, что доля светодиодного освещения к 2020 году должна была составлять 75%. Или постановление 275, которое прямо обязывает собственников применять светодиодные светильники при строительстве зданий и сооружений. Особенно в которых искусственное освещение используется продолжительное время: например, на складах, в больницах, школах и так далее.

В статье разберем пять основных приемов, как можно снизить потребление электроэнергии при освещении.

Используйте больше естественного освещения

Хороший прием для экономии электроэнергии на искуственном освещении — максимально использовать естественное освещение. Если в здании есть возможность обеспечить приток естественного света из окон или остекленных частей крыши, то это позволит выбрать светильники с меньшим световым потоком.

Согласно СП 52.13330.2016 «Свода правил. Естественное и искусственное освещение» описана величина коэффициента естественной освещенности (КЕО) — он показывает, какая часть светового потока приходится на рабочее место.

где Евнутр — освещенность на рабочем месте, в люксах;

Eнаруж — общая освещенность (например, на крыше здания), в люксах

В таблице 4.1 Свода правил приведены значения КЕО для помещений промышленных предприятий, в зависимости от точности зрительной работы. Например, если на рабочем месте проводят пайку электронных компонентов размером менее 1 мм, то КЕО должен быть не менее 2,4 при совмещенном освещении. А если речь идет просто о работе на складе или сборке крупных деталей, то достаточно КЕО не более 0,1.

Таблица — Значение КЕО для производственных помещений при совмещенном освещении (искусственном и естественном)

Но чаще всего вопрос освещения поднимают, когда помещение уже построено или арендовано, и добавить к нему дополнительное остекление невозможно.

Ориентируйтесь на светоотдачу светильников, а не на мощность

У каждого светодиодного светильника есть параметр мощности (Вт) — сколько он потребяет электроэнергии из сети. Чем дольше светильники работают, тем больше предприятие платит за освещение. Но более важный параметр, на который не всегда обращают внимание — это светоотдача светильника (лм/Вт). Проще говоря, насколько большой световой поток он излучает при той же мощности. С терминологией мы разбирались в одной из предыдущих статей.

Важность параметра светоотдачи понимает и государство. Например, постановление №275 обязывает использовать для административных зданий светильники со светоотдачей не ниже 95 лм/Вт.

Чтобы определить светоотдачу светильника, нужно разделить его световой поток на потребляемую мощность. Например, если один светильник при мощности 100 Вт выдает световой поток 10 000 лм, то его светоотдача — 100 лм/Вт. Но светильники при одной и той же мощности могут иметь разную светоотдачу — это зависит от схемотехники, качества светодиодов, материала корпуса, используемого рассеивателя и так далее. Давайте посмотрим на примерах расчетов.

Пример расчета 1: бюджетный светильник. Предположим, что нам надо осветить складское помещение (паллетной выкладки) и расположить светильники на высоте 9 метров. Для упрощения можно применять правило: «1000 лм на каждый метр высоты». Получим, что нам нужен световой поток светильника не менее 9000 лм. Выбрали недорогую модель светильника FS-MAN с потребляемой мощностью 72 Вт и световым потоком 9360 лм. Светоотдача такого светильника составит 130 лм/Вт.

Светодиодный светильник серии FS-MAN

Дальше нужно понять, сколько нужно светильников, чтобы осветить всю площадь склада. Мы провели светотехнический расчет сами или заказали расчет у специалистов: определили, что нам потребуется 100 светильников. Для простоты расчета примем, что все светильники будут работать 24 часа в сутки и 7 дней в неделю, без праздников и выходных. Склад расположен в Московской области, и стоимость электроэнергии в среднем примем 5,5 руб за кВт*ч без НДС.

Рассчитаем, сколько за год предприятие заплатит за электроэнергию.

Пример расчета 2: суперэффективный светильник. Но можно выбрать суперэффективный светильник серии TERRA со светоотдачей 180 лм/Вт:

Светодиодный светильник серии ТЕРРА

Например, мы выбрали модель с мощностью потребления 50 Вт и тем же требуемым световым потоком 9000 лм. То есть светильник TERRA создаст такое же комфортное освещение, при это будет потреблять меньше, чем бюджетный светильник.

Рассчитаем, сколько за год предприятие заплатит в этом случае при тех же условиях.

Итого, в нашем примере предприятие сэкономило примерно 30% с помощью снижения затрат на электричество из-за применения более эффективных светильников.

Но давайте теперь рассчитаем, за какое время окупятся затраты на внедрение суперэффективных светильников, по сравнению с бюджетными.

То есть в нашем расчете срок окупаемости составил около 3 лет при непрерывной работе светильников.

Выбирайте прозрачный рассеиватель

На промышленные светильники обязательно устанавливается рассеиватель — это позволяет не слепить людей и защищает схемотехнику от пыли и влаги. Рассеиватели обычно используют двух основных типов: опаловый или прозрачный .

Опаловый рассеиватель создает матовый и комфортный свет, но сильнее скрадывает световой поток — до 30%. Прозрачный рассеиватель наоборот — почти не снижает световой поток. Поэтому при подборе светильника с опаловым рассеивателем нужно закладывать светильник большей мощности и с большим световым потоком, чем при использовании прозрачного рассеивателя. Это актуально, если нет риска ослепить работников или полосы от светодиодов не помешают.

Пример расчета. Допустим, нужно подобрать светильник для производственного помещения при высоте монтажа освещения 6,5 метров. Можно выбрать светильник серии FS-MAN мощностью 50 Вт, со световым потоком 6500 лм и прозрачным рассеивателем. Но если потребуется опаловый рассеиватель, то нужно будет выбирать светильник со световым потоком на 30% больше — порядка 8500 лм. В этом случае потребуется светильник FS-MAN следующий по номиналу — мощностью 72 Вт и световым потоком 9000 лм.

Рассчитаем, сколько предприятие сэкономит за год при использовании тех же 100 светильников на снижении расхода электроэнергии.

Выбор светильников меньшей мощности с призматическим рассеивателем позволил сэкономить порядка 35% на оплате электроэнергии за год.

Организуйте дежурное освещение

В предыдущих примерах мы учитывали, что все светильники работают круглосуточно. Это корректно для крупных предприятий, где сотрудники работают в несколько смен и производство не останавливается. Но часто бывает, что на том же складе светильники работает только 8 часов рабочего дня. А после этого освещать всю площадь — это лишние затраты.

Для этого используют дежурное освещение — когда постоянно горит только часть светильников. Например, в основном проходе или в зоне погрузки.

Пример расчета. Примем, что все 100 светильников мощностью 72 Вт работают на протяжении 8 часов рабочего дня. А остальные 16 часов используются только 20 светильников.

Рассчитаем, сколько это позволит сэкономить предприятию за год.

В одном из расчетов выше мы уже считали, что при круглосуточной работе всех 100 светильников мощностью 72 Вт предприятие за год заплатило бы 416 275 руб. В этом примере, при использовании дежурного освещения экономия предприятия составила бы предприятие сэкономило бы 53%.

Используйте датчики движения

Самый эффективный инструмент экономии электроэнергии на освещении — использовать на производстве датчики движения. Они будут включать нужные светильники, только когда в зоне работы появится сотрудник. Например, когда на складе нужно взять деталь с определенной полки. Чаще всего один датчик движения включает не один светильник, а группу из нескольких светильников. Например, так мы сделали при освещении склада автодеталей компании «Автобай».

Внешний вид датчика движения

Пример расчета. Допустим, сотрудники берут на складе в среднем 30 позиций за час. Одновременно включается 10 светильников, чтобы осветить нужную зону. Среднее время, за которое сотрудник находит нужную позицию — 2 минуты.

Рассчитаем, сколько предприятие сэкономит за год, если используются светильники мощностью 72 Вт каждый и работа идет круглосуточно, в несколько смен.

Из прошлого примера расчета мы знаем, что предприятие затратило бы 416 275 руб при непрерывном освещении всей площади 100 светильниками. Благодаря использованию датчиков движения, предприятие в этом примере сэкономило на освещении 90%.

В среднем срок окупаемости от внедрения датчиков движения составляет 6-9 месяцев, в зависимости от особенностей производства: мощности и количества светильников, распределения групп освещения, частоты включения, тарифов на электроэнергию и так далее.

Выводы

Каждый из рассмотренных примеров позволяет предприятию снизить потребление электроэнергии и сэкономить на освещении.
