Сип панели энергоэффективность

Энергоэффективность домов из СИП панелей

Энергосбережение – один из основополагающих аспектов строительства любого дома. Не исключением является и возведение дома из СИП-панелей, ведь во время строительства используются материалы с низкой теплопроводностью. Также сохранение тепла обеспечивается за счёт отсутствия утечек через систему вентиляции, оконные и дверные проемы. Для остекления стоит использовать двойные или тройные стеклопакеты с пленкой для энергосбережения и инертным газом между стеклами.

Благодаря чему СИП-панели обеспечивают теплоизоляцию?

Панели SIP – это блоки из двух листов и утеплителя. Малая толщина и вес позволяют монтировать стены без применения спецтехники. А достаточно большие габариты минимализируют количество стыков, чего не скажешь о постройках из бревен и бруса. Показатели энергосбережения у панелей также выгодно отличаются от материалов из дерева. Поэтому такой дом будет сохранять тепло долгое время, что позволит сэкономить на отоплении его владельцу.

Каждый канадский дом должен иметь вентиляционную систему, однако доподлинно известно, что через нее уходит значительная часть нагретого воздуха. Чтобы исправить это, необходимо установить данную систему с возможностью рекуперации. В зимнее время, таким образом, будет тепло даже при временном выключении отопления, а в летний период помещение заполнится легкой прохладой.

Материал эффективно удерживает тепло, поэтому во время отсутствия можно снижать обороты обогревательного оборудования, ведь даже по приходу владельца будет ждать прогретое помещение.

Как быть во время отключения газа или электроэнергии?

В случае отключения газо- или электроснабжения имеет смысл воспользоваться дополнительными теплоисточниками, в качестве которых могут выступить камин или генератор. Данное оборудование прекрасно справится с обогревом. В среднем на прогрев помещений из сип панелей требуется в полтора раза меньше ресурсов, чем для кирпичных или деревянных строений, имеющих такую же площадь. Поэтому энергии камина или электрогенератора хватит для этих целей с лихвой.

Можно ли жить зимой в каркасном доме из СИП панелей?

Уже не первый год канадские дома в России используют для постоянного места проживания, но по сей день у многих, кто еще не совсем знаком на практике с такой технологией строительства возникает вопрос «Пригодно ли такое жилье для зимнего сезона?».

Там, где изначально появились канадские дома технология такого рода строительства уже не вызывает много вопросов и сомнений, а именно у жителей северной Америки и Канады. Мало того, большая часть домов в этих странах возведена из СИП-панелей. И если сделать все правильно во время процесса строительства, то в результате вы получите действительно теплые канадские дома.

Особенности зимнего проживания

Уже после того, как будет завершен процесс возведения такого рода жилья, дом сразу же готов к эксплуатации, нежели при использовании других материалов. И степень комфортного проживания будет на высоком уровне даже зимой, при соблюдении всех норм строительства и отделки такого помещения. Для этого вы должны быть полностью уверены в компании, которая воплотит в жизнь задуманный вами проект дома.

Можно быть полностью уверенным не только в том, что у вас зимой будет теплое и комфортное жилье, но и в том, что вы сможете сэкономить на его обогреве, так как сооружения из СИП-панелей славятся своей энергоэффективностью. Это означает, что материал, из которого возведены стены позволяет удерживать тепло сравнительно длительное время, даже после того, как будут выключены все отопительные приборы.

Сравнивая материалы, используемые при строительстве, СИП-панели, или их еще называют сэндвич-панели, имеют намного меньший показатель по уровню потери тепла. Весь фокус в пенопропилене – основной составляющей таких панелей. Кроме тепла, пенопропилен практически не пропускает влагу, что также является преимуществом для климата России. В летнее время такое жилье также будет иметь свои значительные преимущества.

Именно из-за своей сравнительно низкой стоимости и высокого уровня теплосбережения каркасная технология уже стала популярной практически во всем мире. И что смущает многих заказчиков так это толщина используемого материала, которая значительно меньше кирпича. Возможно, мы вас удивим, но теплосбережение обычной стены из СИП-панелей будет лучше, чем у стены из кирпича толщиной два метра.

Какие меры необходимо соблюдать при возведении и эксплуатации каркасного дома для проживания в нем зимой?

Необходимо помнить, что не только стены, пол и потолок обеспечивают комфорт и надежную защиту от холода, но и качественные двери и окна. Если вы планируете жить в каркасном доме круглый год, все должно быть правильно подобрано. Все нюансы строительства и дальнейшей отделки должны быть учтены еще на первоначальном этапе проектирования.

Выбор технологии, которая используется в той или иной модели стеклопакетов, сегодня достаточно разнообразен. Главное выбрать минимум тройной стеклопакет, так вы уже избежите потери тепла в помещении зимой.

При выборе входных дверей важно, чтобы конструкция имела все необходимые утеплители и уплотнители, которые будут препятствовать образованию сквозняков.

При планировании проекта каркасного дома заказчики часто забывают обратить особое внимание на выбор достаточно хорошей вентиляционной системы. А это немаловажный показатель. Вспомните хотя бы один иностранный фильм, где внутри дома вы видели огромные вентиляционные системы в виде труб.

Как мы уже указали выше, сэндвич-панели практически не пропускают воздух, тепло и влагу. Поэтому для комфортного проживания необходимо вентилировать помещение.

Насколько СИП-панели дешевле по сравнению с другими материалами? Почему при таком строительстве особое внимание нужно уделять вентиляции и как найти качественную сэндвич-панель — ответы на эти и другие вопросы читайте в нашем материале

Редакция «РБК-Недвижимости» продолжает рассказывать о разных технологиях строительства и материалах. В прошлый раз мы разбирались в тонкостях строительства домов из газобетона. На этот раз речь пойдет о СИП-панелях. В чем их сильные и слабые стороны — рассказываем вместе с экспертами.

Что такое СИП-панель

СИП-панель (от англ. Structural insulated Panel (SIP) — структурно-изоляционная панель) — популярный строительный материал, устроенный по принципу сэндвича из трех слоев.

«СИП представляет собой панель с сердцевиной из утеплителя, закрытого с обеих сторон ориентированно-стружечными плитами (ОСП). Сами плиты производятся из щепок, расположенных перпендикулярно друг другу. Они практически полностью состоят из дерева, несколько процентов в составе — это связующие вещества. В качестве утеплителя обычно используется экструзионный или обычный пенополистирол», — пояснил руководитель проекта DOM TECHNONICOL Андрей Баннов.

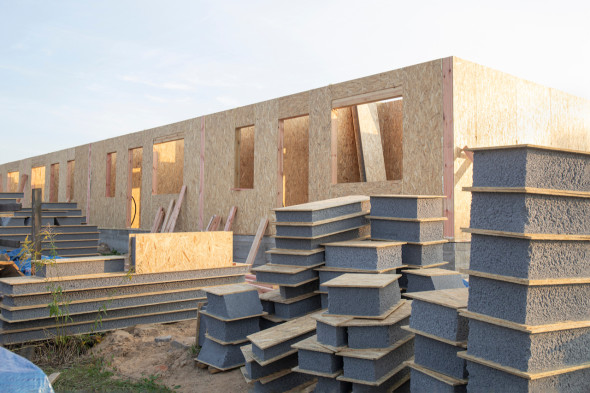

Технология СИП используется при строительстве каркасно-панельных домов. Такое здание собирается из конструкционно-теплоизоляционных панелей, изготовленных в заводских условиях, добавила эксперт в области СИП-технологий, директор по развитию SIPWOOD Татьяна Шурышева. «Конструктивным элементом здания является несущая трехслойная теплоизолирующая сэндвич-панель, армированная деревянным каркасом из сухого строганого бруса или доски хвойных пород», — уточнила эксперт.

Немного истории

Сама технология была разработана в США в 30-х годах прошлого века в Лаборатории лесной промышленности (FPL) в Мэдисоне, где был создан первый прототип современных СИП-панелей. Позднее американский архитектор Фрэнк Ллойд Райт стал использовать такие панели при строительстве зданий. В России СИП стали активно применять с начала 2000-х годов, однако уже в СССР существовали ГОСТы на схожую технологию — трехслойная панель.

Виды СИП-панелей

СИП-панели делятся на несколько видов в зависимости от изолирующего материала и устройства самих панелей. Рассмотрим основные варианты.

Панели из ОСП и пенополистирола

Самым распространенным видом СИП-панелей выступает связка ОСП и пенополистирола. Именно эта комбинация чаще всего встречается при строительстве домов. Пенополистирол является разновидностью пенопласта, но в отличие от него только тлеет, а не горит. СИП-панели с пенополистиролом считаются долговечными и удобными в применении. Такие плиты не поддаются деформации и влагоустойчивы.

Панели из ОСП и пенополиуретана

В данной панели связующим материалом выступает пенополиуретан — синтетический утеплитель, состоящий из затвердевшей полимерной пены. В России такие панели чаще всего используют в промышленности. Хотя в Канаде и США их используют и при строительстве жилья. Среди основных характеристик — огнеустойчивость, прочность, более высокая теплопроводимость. Еще считается, что такие СИП-панели не повреждаются грызунами, но стоят они обычно дороже, чем плиты из пенополистирола.

Панели из ОСП и минеральной ваты

В данном случае роль утеплителя выполняет минеральная или каменная вата. Среди плюсов — минеральная вата является дышащим материалом, хорошо сохраняет тепло внутри и экологична. Из основных недостатков: такие панели дают усадку и менее прочны.

Панели из фибролита

Такой сэндвич состоит из двух фибролитовых плит, а в качестве утеплителя между ними закладываются все те же пенополистирол, пенополиуретан или минеральная вата. Фибролит изготавливается из специальных древесных стружек и неорганического вяжущего вещества. Среди основных достоинств материала — огнестойкость и практичность при отделке. Основной минус такой комбинации связан с тем, что ширина фибролитовых плит составляет лишь 60 см — вдвое меньше, чем ОСП. Это значит, что нужно будет использовать вдвое больше таких панелей при строительстве.

Панели из стекломагнезита и пенополистирола

Такие плиты считаются одними из самых безопасных и экологически чистых материалов. Стекломагнезит считается огнестойким материалом, не реагирует на воздействие влаги. Он обладает прочностью и высокой шумоизоляцией. Основной минус подобного решения — высокие цена и трудоемкость.

Что можно построить из СИП-панелей

СИП-панели могут быть несущими элементами при строительстве и одновременно изоляцией. Из СИП-панелей чаще всего строят индивидуальные жилые дома, загородные отели, административные здания или малоэтажные многоквартирные дома. СИП-панели отлично подходят при строительстве надстроек, мансард, крыш и перекрытий, рассказала Татьяна Шурышева.

Наиболее популярно строительство из СИП-панелей частных домов. Такие дома часто называют построенными по канадской технологии. Однако из-за низкой паропропускной способности материалов важно обеспечить условия, при которых влага быстро покинет помещение, отметил Андрей Баннов. «Для этого еще на этапе проекта необходимо предусмотреть систему приточно-вытяжной вентиляции. Она должна обеспечивать непрерывный воздухообмен и устранять лишнюю влагу из помещения. Для этой цели сквозь СИП-панели монтируются точечные аэраторы в каждом помещении. Другой способ — установить в окнах аэроклапаны», — рекомендует эксперт.

Если установить систему рекуперации, то это поможет повысить энергоэффективность жилого дома. Установка такой системы потребует затрат, но с учетом экономии расходов на поддержание микроклимата окупится через несколько лет.

Также важно герметизировать все стыки между СИП-панелями. Делать это нужно по всей площади дома при помощи пароизоляционного скотча шириной 15–20 см. «Не забываем про оконные и дверные проемы — они также изолируются с помощью пароизоляционных лент, которые нужно соединить с пароизоляционным скотчем. Если все меры соблюдены, то внутри помещения можно добиться вполне комфортных показателей», — рекомендовал руководитель проекта DOM TECHNONICOL.

Внешняя отделка дома из СИП-панелей может быть любой. Например, его можно облицевать вагонкой, декоративной фасадной штукатуркой, клинкерной плиткой и т. Внутри дома можно тоже использовать разные варианты отделки — покрасить стены, отштукатурить, облицевать керамической плиткой, обшить вагонкой.

Плюсы СИП-панелей

Дом и здания из СИП-панелей имеют свои преимущества. Во-первых, из них легко строить благодаря небольшому весу стройматериала. К примеру, квадратный метр СИП-плиты с пенополистиролом весит около 20 кг. Отсюда следует еще одно преимущество — дома из СИП-панелей не требуют дорогостоящего фундамента. «Вес конструкций в пять — семь раз ниже, чем у традиционных каменных домов. Значит, можно применять более легкие типы фундаментов, а соответственно, и более экономичные», — отметила директор по развитию SIPWOOD.

Здания из СИП-панелей относятся к быстровозводимым. Например, чтобы построить небольшой загородный дом, потребуется около месяца (с учетом готового фундамента). В среднем здание строится за два-три месяца. Причем строить такой дом можно даже в зимнее время.

Низкая цена

Еще одно преимущество сэндвич-панелей — это более низкая цена по сравнению с каменными домами и домами из клееного бруса. «Как правило, стоимость домов СИП в исполнении white box (без чистовой финишной отделки) на 20–30% дешевле, чем у аналогичного по габариту дома в других технологиях (газобетон, керамический кирпич и камень, клееный брус)», — отметила Татьяна Шурышева. По ее словам, экономия достигается за счет простоты и мобильности монтажа, легкости конструкции, а также минимальных затрат при отделке.

«При низкой стоимости СИП-панели позволяют за короткий срок построить полноценный дом. За счет малого веса панели просто монтировать, их можно возводить на малозаглубленных фундаментах, что позволяет сэкономить на земляных работах и бетоне. При соблюдении технологий строительства в таких домах можно создать комфортный микроклимат. К тому же они хорошо удерживают тепло, а это важно в холодном российском климате», — добавил Андрей Баннов.

Теплоэффективность

Среди достоинств СИП-панелей эксперты называют также теплоэффективность. Панели хорошо сохраняют тепло, а летом, наоборот, дольше сохраняют прохладу. При толщине стены в 174 мм запас по теплотехнике составит примерно 26–28% от требуемой (для Московского региона).

Недостатки СИП-панелей

Как и большинство строительных материалов, СИП-панели имеют свои недостатки, о которых лучше знать до начала строительства. Одним из основных минусов является то, что при строительстве необходимо обязательно продумать систему вентиляции, иначе в помещении будет душно. Об этом уже упоминалось выше.

Пожаростойкость

Вопросы возникают относительно пожаростойкости СИП-панелей. Считается, что они не обладают высокой пожаростойкостью. По данным экспертов, классические СИП-панели с обшивками из OSB-3 и утеплителем из пенополистирола имеют класс пожарной опасности конструкций К3 (пожароопасные). «Аналогичный класс пожарной опасности имеют дома из дерева. Применение в качестве обшивок панелей более огнестойких материалов, таких как ЦСП и фибролит, а в качестве утеплителя — минеральной плиты позволяет повысить огнестойкость СИП-панелей до класса пожарной опасности К1 (малопожароопасные) и К0 (непожароопасные)», — пояснила эксперт в области SIP-технологий.

Экологичность

К недостаткам относится и вредность в плане экологии из-за наличия клеящих составов в ОСП и пластика в утеплителе. Однако при производстве качественных СИП-панелей должны использоваться только те материалы, которые прошли экологические экспертизы и допущены к применению в строительстве индивидуальных жилых домов. Кроме того, технологии развиваются, и сейчас в качестве утеплителя в СИП-панелях используют не только пенополистирол, но и минеральные плиты. А в качестве обшивок — экологически безопасные материалы, не содержащие своем составе формальдегид.

Качество

Еще одна важная проблема кроется в качестве изготовления самого материала. Производителей на рынке СИП-панелей много. Для входа в бизнес не требуется большой капитал, а потому желающих начать производство много. Из-за высокой конкуренции и обилия предложения игроки начинают сильно демпинговать, отмечает Андрей Баннов.

«Снижение цены невозможно без потери качества — производители начинают использовать дешевые невлагостойкие плиты ОСП, дешевые связующие для склейки плит, вспенивают полистирол до минимальной плотности и экономят на антипиренах. В итоге панель получается непрочной, с низкой долговечностью и плохими показателями теплопроводности», — сказал эксперт. При этом оценить качество практически невозможно, поскольку материалы собраны в готовое изделие — панель, заключил он.

Покупателей жилья все чаще волнует вопросы, связанные не только с эксплуатационными характеристиками жилья, но и с его экологичностью и энергоэффективностью

Наиболее оптимальный дом с точки зрения энергоэффективности

Строительство — одна из самых перспективных отраслей в сфере применения принципов устойчивого развития (ESG). В мире активно развивается так называемое «зеленое» строительство, а технологии с приставкой «эко» все чаще применяются девелоперами при возведении современных жилых объектов, а также офисных и торговых помещений.

В массовом сегменте «зеленые» технологии пока ограничиваются вопросами энергоэффективности, но все больше покупателей начинают обращать внимание на различные экотехнологии. К ним относится строительство энергоэффективных «теплых» домов, которые позволяют лучше сохранять тепло и уменьшить потребление энергии на обогрев дома.

14 октября 2021 года РБК проведет конгресс ESG–(Р)Эволюция. В нем примут участие руководители крупнейших российских и мировых компаний, а также главы ведомств, отвечающих за ESG-повестку. Мероприятие будет первым крупным форумом по ESG в России. Чтобы принять в нем участие, пройдите по ссылке.

Что такое энергопассивный дом

Термином «энергопассивный дом» обозначают жилое строение, теплоэффективность которого с учетом потерь тепла через пол, стены, потолок, двери и окна на 30% выше, чем у стандартных коттеджей. Уже на этапе подготовки проекта энергоэффективного дома следует стремиться к минимальным потерям тепла во всех этих составляющих здания. Так достигается баланс между выгодой в эксплуатации и специальным дополнительным утеплением.

Эксперты в статье:

• Илья Бузик, руководитель отдела авторского надзора Градостроительного института пространственного моделирования городов «Гипрогорпроект»
• Станислав Лобанов, директор по маркетингу управления недвижимости компании Millhouse
• Олег Новосад, директор департамента загородной недвижимости компании «Инком-Недвижимость»

Энергопассивными считаются дома, в которых энергия для поддержания здорового климата в помещении снижена до максимально низкого уровня. Такие здания практически энергонезависимы. Тепловые потери пассивного дома составляют менее 15 кВт час на 1 кв. м в год. При этом, в обычных домах на обогрев тратится до 300 кВт час на 1 кв. м в год, поясняет руководитель отдела авторского надзора Градостроительного института пространственного моделирования городов «Гипрогорпроект» Илья Бузик.

Считается, что энергопассивные дома — самые совершенные с точки зрения комфорта внутреннего климата помещений. При их строительстве применяются современные строительные материалы и конструкции и новейшее инженерное оборудование. «Но у таких домов есть два минуса — высокая себестоимость и очень небольшое число проектировщиков и строителей, которые владеют всеми нужными технологиями. Технологических решений в России пока мало, так как из-за дороговизны этим не занимаются и необходимые компетенции у специалистов отсутствуют», — замечает директор департамента загородной недвижимости компании «Инком-Недвижимость» Олег Новосад.

«Энегропассивный дом предполагает наличие надежной теплоизоляции и системы вентиляции с рекуперацией, продуманное расположение окон и их высокую сопротивляемость температурным воздействиям, воздухонепроницаемость и проектирование без тепловых мостов», — говорит директор по маркетингу управления недвижимости компании Millhouse Станислав Лобанов.

Уже на этапе подготовки проекта энергоэффективного пассивного дома следует стремиться к созданию минимальных потерь тепла сразу во всех этих составляющих здания

Строительство энергопассивного дома предполагает некоторый план действий еще на стадии проектирования. Нужно учесть использование солнечной энергии, максимальную естественную инсоляцию здания, сделать упор на внутренние источники тепла и рекуперацию. В теплое время года использование кондиционера минимизируется за счет затенения зданий, использования зеленых насаждений в качестве естественного барьера. Так же важно соблюдение принципов зонирования территории, правильной геометрии здания и ориентации по сторонам света.

Особенности строительства

Часто под энергопассивным и экологичным домом подразумеваются здания, построенные из традиционных природных материалов или переработанных отходов — газобетона, дерева, каменя, кирпича, хотя каменные дома холодные, а некоторые современные утеплители не являются природными материалами. В последнее время стали появляться энергопассивные дома из продуктов переработки неорганического мусора — бетона, стекла и металла. В Германии построены заводы по переработке подобных отходов в строительные материалы для энергоэффективных зданий.

Технология пассивного дома предусматривает эффективную теплоизоляцию всех ограждающих поверхностей — не только стен, но и пола, потолка, чердака, подвала и фундамента. В пассивном доме формируется высокоэффективная наружная теплоизоляция ограждающих поверхностей.

Снаружи дом герметичен — окна не должны открываться. Крыша в таких домах, как правило, плоская, с белым покрытием для отражения солнечного света летом. Внутри же напротив, материал должен быть открыт, накапливать и отдавать тепло зимой и сохранять прохладу в летний период.

Вентиляция и проветривание в таких домах осуществляются через рекупиратор (теплообменник), с отводом лишнего тепла. Нагрев воды в зимнее время проводится при помощи теплового насоса, который использует тепло земли и установлен ниже глубины промерзания грунта. В энергопассивных домах часто дополнительно используют солнечные батареи, нагрев воды происходит под воздействием тепла солнца и аккумулированной электроэнергии.

Главное — герметичность

Хорошо теплоизолированная оболочка здания сохраняет тепло зимой и обеспечивает приятную прохладу летом. «Использование низкоэмиссионных стекол, «теплых» дистанционных рамок и заполнение межстекольного пространства инертными газами (аргоном и криптоном) в стеклопакетах, а также применение многокамерных ПВХ-профилей уменьшает потери тепла через окна. Расположение окон на южном фасаде и сведение их площадей к минимуму на северном также обеспечивает экономию расхода тепла», — говорит Станислав Лобанов.

Пассивные дома должны быть герметичными, чтобы исключить фильтрацию воздуха через наружную оболочку. «Это позволяет увеличить энергоэффективность, минимизировать сквозняки и повреждения плесенью ограждающих конструкций из-за излишней влаги. Проектирование без тепловых мостов способствует равномерному распределению температуры и тоже исключает разрушения из-за влаги. Кроме того, улучшению энергоэффективности дома способствует система вентиляции с рекуперацией тепла», — говорит Илья Бузик.

Илья Бузик, руководитель отдела авторского надзора Градостроительного института пространственного моделирования городов «Гипрогорпроект»:

— В качестве примера можно привести типовой проект энергоэффективного дома со стенами из деревянного бруса сечением 50х150 мм. Его каркас обшит ориентированными стружечными плитами (ОСП) в полтора раза больше по прочности, чем дерево. Пространства между плитами толщиной 150 мм заполнены, например, пожароустойчивым пеноизолом. Каркас стеклянной галереи изготовлен из фасадного алюминиевого профиля, для остекления применено самоочищающееся бактерицидное стекло толщиной 6 мм. Зеркальное покрытие стекла отражает лучи высокого летнего солнца, защищая стены от перегрева, и хорошо пропускает тепло зимнего солнца, которое ходит низко от горизонта.

В России все на начальном этапе

В России комплексный подход к рациональному использованию ресурсов находится на начальном этапе развития. Проекты, сертифицированные по западным экостандартам, только начинают появляться. Например, в Сколково строится жилая, коммерческая и социальная инфраструктура в соответствии с международными стандартами эко сертификации BREEAM, Well и Fitwel.

«Затраты на возведение такого дома часто превышают обычное строительство примерно на 20% и окупаются в течение 10 лет. Пока энергопассивные дома не имеют массового спроса в России. Застройщики неохотно берут на себя ответственность за энергосбережение. Строительство энергосберегающих домов возможно только по инициативе заказчика, будущего собственника домовладения», — отмечает Олег Новосад.

А как у них

• В Дании расположен комплекс Green Lighthouse. Это административное здание университета Копенгагена. В комплексе размещены учебные центры, конференц-залы и администрация университета. Энергосбережение на 75% обеспечивается дизайнерскими и архитектурными решениями. Здание расположено таким образом, что большая его часть ориентирована на юг, что дает максимально эффективное использование естественного света. Окна и двери комплекса снабжены специальными защитными слоями, которые препятствуют нагреванию помещения в теплое время года. Это решение позволило радикально сократить использование кондиционеров.
• В Страсбурге совсем недавно появился энергопассивный жилой комплекс Elithis Danube. За счет расположения на южную сторону и максимальную инсоляцию башня способна аккумулировать солнечную энергию, а затем использовать ее для автономного энергообеспечения. Солнечные панели расположены по всему фасаду здания, а система «умный» дом регулирует естественную инсоляцию в помещениях.
• Самодостаточный солнечный дом Heliotrop находится в немецком Фрайбурге. Именно этот город считается одним из эталонных в мире по части применения «зеленых» технологий. А пригород Фрайбурга — Вобан — это целый район из активных зданий. Его жители также полностью отказались от использования автотранспорта. Уникальность дома Heliotrop в том, что он генерирует энергии в пять раз больше, чем потребляет. Отопление, горячее водоснабжение, электричество — все обеспечивается исключительно за счет солнца.
• Комплекс Beddington Zero Energy Development построен в округе Саттон в 15 км от Лондона и включает в себя 99 квартир и 1,5 тыс. кв. м офисов. В основном, коммерческие площади здесь занимают архитектурные и строительные компании, в числе которых архбюро Билла Данстера — одного из главных авторов проекта BedZED. Большинство жильцов комплекса работают здесь же. При этом они почти не пользуются автомобилями.
• Zero Carbon Building (ZCB) находится в Гонконге в районе комплексной застройки Kowloon Bay. Этот проект служит реальным доказательством того, что соответствовать стандартам Triple Zero здания могут и в условиях субтропического климата. Это одно из самых технологичных зданий мира с нулевым уровнем эмиссии углерода. ZCB производит больше энергии, чем потребляет, при этом излишки энергии направляются в энергосистему города.

Давайте розберемся что такое SIP — панель и из каких материалов она состоит? SIP, от англ. , Structural Insulated Panel – структурная изоляционная панель – это стройматериал, что складываться из двух плит ОСП по краям и слоя пенополистирола между ними. ОСБ плиты и пенополистирол склеиваются между собой с помощью полиуретанового клея под давлением в 18 тонн.

Характеристика составляющих SIP — панели:

• ОСП (ориентированная стружечная плита) состоит из нескольких шаров древесной стружки, что склеена с помощью смол. При склеивании, щепки распологают вдоль и поперёк для того, чтобы придать плите прочность и эластичность.
• Пенополистирол – это вспененный полистирольный пластик с закрытыми порами. Из-за этих пор и воздуха в них, он плохо проводит тепло, что и делает его хорошим утеплителем.

SIP — панели используют для строительства каркасно-щитовых жилых и коммерческих зданий, гаражей, пристроек и веранд.

Как утверждают производители максимальная возможная высота СИП панели составляет до 3500 мм. Ширина же может колебаться от 625 мм до 1500 мм. Возможная толщина СИП панелей составляет 60-220 мм, в зависимости от предназначения панели (внутренняя, внешняя стена или перекрытие).

Если говорить о массе панели, то она выгодно отличается од других материалов. Например, панель размерами 2500х1250х174 будет весить около 50 килограмм. Для сравнения, СИП-панели для дома 170 квадратов будут весить 15 тон, а кирпич для такого дома – 60 тон. Благодоря этому, вы можете сэкономить на фундаменте и на транспортировке материала.

Благодаря трёхслойной структуре данная панель хорошо выдерживает продольную и поперечную нагрузку.

Испытания СИП-панелей показали, что они могут выдерживать, продольную нагрузку до 10-ти тонн на метр. Благодаря этому, дом из СИП является очень прочным.

При поперечном изгибе одна из плит ОСП сжимается, а вторая растягивается. Это обеспечивает жесткость конструкции против изгиба. В поперечном направлении sip-панель выдерживает больше 2 тонн. Допустимая нагрузка на перекрытия достигает 150 кг/м2.

За счет трехслойной структуры и низкой теплопроводности пенополистирола СИП панели имеют хорошие показатели теплоизоляции. Теплопередача таких панелей составляет R0 – 3,94 град/Вт (единица коэффициента теплопередачи). Для сравнения, СИП — панель толшиной в 120 мм заменяет кирпичную кладку толщиной 2,5 метра или 4,2 метра железобетона.

Плиты ОСП обрабатывают антипиреном, что придает материалу качество самозатухания. В сравнении с древесиной, огнестойкость СИП в 7 раз выше.

Тесты американского общества по испытанию материалов показали, что стены из SIP остаются невредимы при температуре до 950 градусов Цельсия в течении одного часа, при нагрузке трёхэтажного дома в 10 тонн.

СИП-панели большинства производителей соответствуют требованиям безопасности и экологии. Так, ОСП-плита состоит на 90 % из дерева, а современные воски, наполнители и смолы абсолютно безопасны. Пенополистирол также не вредит здоровью. Кроме того что он изготовляется из тех же материалов что и одноразовая посуда, мобильный телефон или шариковая ручка, он обрамлен ОСБ плитой и тем самым защищён от прямого контакта с внешними факторами, как огонь или воздух.

Собрав вместе все характеристики СИП — панелей, вы можете убедиться, что этот материал хорошо подходит для частного строительства. Также он намного дешевле других строительных материалов. Строительство из СИП панелей увеличивает скорость возведения дома, тем самым экономит ваши деньги и время.

Когда постройка теплосберегающая, Вы экономите на отоплении в 5 раз!

Теплосберегающие дома и здания обеспечивают комфорт как в морозы, так и в жару, благодаря своей способности сохранять дневное тепло или ночную прохладу. Существенная экономия энергоресурсов способствует сохранению ваших финансов и окружающей среды. На сегодняшний день именно технология ЭкоПан (SIP) позволяет строить самые энергоэффективные дома на рынке, причем с существенным снижением расходов на строительство. Вложения в теплозащиту окупаются уже в течение первых 3-5 лет эксплуатации.

Сравните теплопотери строительных материалов

Теплопотери при температурных показателях условиях Сибири -39ºС составляют:

Дома из SIP-панелей с толщиной стен 174 мм  4580 Вт. Дома из бруса при толщине в 150 мм – 9010 Вт. Дома из пенобетона при такой же толщине стены — 18250 Вт.

Зимой, даже в сильные морозы, дом, построенный по SIP-технологии, протапливается всего за несколько часов, в то время как на прогрев каменного дома требуется один-два дня. На прогрев дома из SIP в среднем требуется в 30 раз меньше энергии, чем на прогрев аналогичного по площади кирпичного дома, это серьезная экономия.

Сравните наглядно утечки тепла

Съемка телевизором наглядно показывает все утечки тепла в домах, построенных по традиционным технологиям. Также здесь можно увидеть, что дом, построенный из SIP-панелей, сохраняет всё тепло внутри, экономя Ваши расходы.

На первом снимке ровный синий тон стены означает равномерную и весьма низкую температуру (т. стена держит тепло очень хорошо). На втором снимке яркий красно-желтый цвет говорит о том, что в этих зонах температура стены намного выше, т. теплый воздух дома мощным потоком вытекает наружу!
На третьем изображениии видно как тепло сильно утекает через крышу, стены, а также окна и двери.

Стоит отметить, что показатель энергоэффективности нужно учитывать не только зимой. В летнее время за счет низкой теплоотдачи панели в доме хорошо сохраняется прохлада. Это позволяет снизить затраты на кондиционирование помещений.

Дополнительный способ сбережения тепла

Окна любого дома — серьезный источник теплопотерь. В домах с толстыми стенами окна похожи на бойницы. Чтобы добиться нормальной освещенности, приходится увеличивать площадь остекления, а это, в свою очередь, приводит к значительному увеличению теплопотерь. Расчеты и наблюдения показывают, что в доме из SIP-панелей при нормальном остеклении на компенсацию теплопотерь через окна расходуется около 6 тыс. кВт·час за год. Это столько же энергии, сколько тратится на горячее водоснабжение, освещение и очистную станцию вместе взятые при постоянном проживании.

Основные факторы, влияющие на энергоэффективность индивидуальных домов, наглядно демонстрируют, что SIP-технология на сегодняшний день не имеет равноценных аналогов. Она действительно позволяет строить самые теплые дома и в несколько раз снижать стоимость отопления — основную статью расходов на содержание.

Разработанная в Северной Америке, SIP-технология стремительно завоевывает рынок жилья в Европе, Японии и других развитых странах. Их пример убедительно доказывает: будущее за энергоэффективными домами!

Введение

SCIP имеет много преимуществ, но прежде всего это большой разговор об энергоэффективности. В разные времена род людской сталкивается с всякими вызовами. Сегодня, в плане материального обеспечения человека, главным вызовом является ЭНЕРГЕТИКА, на решении проблем в которой человечеству предстоит сосредоточить основные интеллектуальные и материальные ресурсы. Перед тем как перейдём к энергоэффективности панелей, кратко о ситуации в современной энергетике и причинах применения новейших энергопассивных домостроительных технологий.

Энергия — основополагающий ресурс, любое наше действие связано с её затратами. Благодаря энергии мы в состоянии сделать шаг, добыть пищу и всё необходимое. Но в отличие от личной энергии, газ, нефть, уголь и электроэнергия — исключительно материальное вещество, которое нужно найти, извлечь, доставить и сжечь. Многие всемирно известные ученые, с цифрами на руках бьют тревогу — полезные ископаемые, благодаря которым мы отапливаем жильё, подогреваем воду и готовим еду — заканчиваются, а те что извлекаются, расходуются крайне нерационально.

Мы выкачали половину всего мирового запаса нефти — ту половину, которую было легко добыть, ту половину, которая была получена наиболее экономичным путем, ту половину, что имела самое лучшее качество и была самой дешевой в переработке. Большая часть оставшейся нефти выходит в форме высокосернистой сырой нефти которую трудно переработать, либо битуминозного песка и нефтеносного сланца, чтобы их разжижить для последующей очистки, необходимы дополнительные расходы нефти.

Да, есть нефть в Арктике и глубоко в недрах Мирового океана. Но качать в этих труднодоступных местах настолько сложно энергетически, что просто нерационально — если на добычу 1 барреля нефти тратится такой же 1 баррель нефти, то какой в этом смысл? И полное сумасшествие тратить 2 барреля чтобы добыть 1 баррель. Очевидно, что значительное количество оставшейся нефти не будет добыто никогда.

Рост себестоимости производства энергии происходит на фоне истощения полезных ископаемых и роста энергопотребления, опережающего рост численности населения. За последние 25 лет энергопотребление выросло на 50%, из которых 80% приходится на ископаемое топливо. Подобно наркоману, цивилизация сидит на игле углеводородов, и за последние 20 лет употребила энергоресурсов больше, чем за всю свою историю существования.

«Идеальный шторм двинулся в нашу сторону — неуклонное повышение мирового спроса на нефть вздымается над все более ограниченными поставками извлекаемых запасов нефти» — бъет тревогу William Chameides, д. , профессор Экологических наук, Университет Дюка.

Нефть относится к невозобновляемым ресурсам, она заканчивается, её добыча дорожает. Ситуацию осложняет то, что потребности населения растут, а вместе с ними растёт и потребление нефти. Растёт и само население. Анимация от Post Carbon Institute суммирует и наглядно показывает всю сложность современной ситуации с природным ископаемым в мире. Если вам не удобно на англ. языке тут подсказка

Большинство россиян считают, что пока в мире дорогой газ-нефть-уголь, в России будет всё хорошо. Но это не так — извлекать их из недр стало трудно и дорого, и именно из-за этого ожидают Россию проблемы, а не из-за истощения недр. 40 лет назад плата за отопление жилья была 1% бюджета семьи, сегодня — десятки процентов. Люди уже покидают жилье или отказываются от отдельных помещений, не в состоянии оплатить отопление, появились термины «топливная бедность» (fuel poverty), «нормирование энергии» (energy rationing) и др.

«Значительной статьей расходов россиян является плата за услуги жилищно-коммунального хозяйства. Для многих россиян оплата коммунальных услуг составляет существенную часть семейного бюджета, и даже небольшой рост тарифов может ощутимо отразиться на уровне благосостояния», сообщает РИА Новости (2020).

Доказательства будущего роста цен на энергию? Глава Минэнерго РФ Н. Шульгинов в интервью «Коммерсанту» (10. 2021) назвал стоимость бензина искусственно заниженной. «Я должна быть честной в ответах, мы живём в рыночной экономике, не надо представлять что в Правительстве диктуют какие должны быть цены» — объясняет председатель СФ РФ В. Матвиенко (прессконф. 2021 г. Вспыхнувшие в Казахстане массовые протесты из-за 2-х кратного повышения цен на газ, на что министр энергетики Мирзагалиев заявил, что «есть законы рынка, которые никто не отменял».

Без теплоэнергии нам нельзя, в большей части России жилые дома отапливаются в течение 7-8 месяцев. Эпоха дешёвого топлива закончилась, поэтому нам нужны здания с высокими энергоэффективными свойствами.

2022 год мы начинаем с энергетического кризиса в Европе и Китае, которого не было 50 лет. Куда утекает энергия? По данным ООН, примерно 40–50% годового мирового энергоснабжения потребляется строительным сектором.

Международное энергетическое агентство IEA подсчитало, что на здания приходится более 1/3 мирового спроса на энергию. При этом на отопление и охлаждение помещений приходится 33% этой энергии, а в холодном климате показатель увеличивается до 50%. Они прогнозируют, что к 2060 году общемировой спрос увеличится на 30%, достигнув общей потребности 160 эксаджоулей.

По данным EEBA, в Америке более половины годового потребления энергии домохозяйств приходится на отопление и кондиционирование воздуха, и большая часть энергии теряется из-за утечки тепла. В зависимости от типа, от 20 до 50% энергопотребления зданий Великобритании используется для отопления помещений. Генеральный директорат энергетики Европейской комиссии подсчитал, что на отопление и охлаждение приходится не менее 40% конечного потребления энергии в ЕС (2020).

Энергетика тесно связана с теплотехникой, поэтому во всех странах существуют нормативные требования к теплозащите, которые отличаются в зависимости от климатических условий и государственной политики в области энергосбережения. В связи с ростом цен на тающие невозобновляемые ресурсы (нефть, газ, уголь), нормативы потребления энергии зданиями в развитых странах постоянно уменьшаются, а требования к уровню теплозащиты увеличиваются.

«Проблема энергии может создать серьёзные трудности, а может быть, и поставить границы для развития человечества на Земле. Не нехватка, а избыток энергии расходуемой на планете, может привести к такой ситуации» — считает академик Е. Фёдоров и указывает на необходимость осуществления ресурсного и технологического перехода уже в этом веке.

Согласно приказу Минстроя РФ № 1550 удельная характеристика расхода тепловой энергии отопление и вентиляцию с 1 января 2023 г. должна уменьшиться на 40% и далее на 50% с 1 января 2028 г. Можно предположить, что в дальнейшем этот процент будет возрастать. Новостройки обязаны иметь более низкий расход потребления системами отопления и кондиционирования, и строители могут это сделать без ущерба для прибыли. Наоборот, с новыми топливопассивными продуктами легче получить главный ресурс на рынке — привлекательность и уникальность. Нельзя строить любую дрянь за которую платят деньги, эта недвижимость десятилетия будет отравлять жизнь людей, вампирически пить энергию, высасывая жизнь из экономик домохозяйств и государства.

Энергоэффективность в приоритете

Энергетические характеристики зданий напрямую связаны с потреблением энергии, поэтому в условиях нарастающего энергодефицита, повышение энергоэффективности зданий должно стать одним из главных приоритетов правительств. И мир активно движется в этом направлении. Уже сегодня мы в состоянии технологически и технически строить здания, которые будут потреблять очень небольшое количество энергии.

ДОМА С НУЛЕВОЙ ЭНЕРГИЕЙ

В 2014 году, Южнокорейское Министерство земли, инфраструктуры и транспорта (MOLIT), совместно с Министерством торговли, промышленности и энергетики (MOTIE) в свою политику ввели концепцию зданий с нулевой энергией. Они ожидают, что к 2025 году здания с нулевой энергией сократят общее потребление энергии в стране на 90% по сравнению с обычными зданиями.

Зелёное строительство это не об экологии. От использования углеводородов европейцы хотят уйти не потому, что сгорая те загрязняют атмосферу и портят экологию, и даже не потому что цены бьют рекорды, а потому что в Европе их просто нет — они импортные. Импорт энергоносителей, как и любого другого товара может прерваться в любую минуту по тысяче и одной причине. Отсюда переход от ископаемого топлива к низкоуглеродному отоплению, строительству не нуждающихся в топливе пассивных домов и реконструкция старых. Так что «Эко» не доминирующий мотив, а лишь позитивное следствие уменьшенного энергопотребления. Цель — жизнестойкость, рост экономической независимости и автономности, мы это писали задолго до 24. 2022 г.

Строительная отрасль любой страны нуждается в энергоавтономных домостроительных продуктах не из-за угрозы «парникового эффекта», а от практичного желания сократить расходы на отопление и кондиционирование. Рост цен и тарифов — это главное что беспокоит людей сегодня, но в России строители не спешат изменять свои представления о строительных конструкциях и продолжают навязывать бюджетам «энергодырявые» оболочки зданий (внешние стены, крыша, пол, окна и двери). Вместо распространения адекватных времени продуктов, 98% девелоперов дрейфуют полумерами, продолжая застраивать территории энергозатратными, а завтра и вовсе бесполезными для жизни домами. Они строят нестабильный, опасный мир. Ваш стартап-проект с технологией SCIP, которая является ответом на возросшую потребность в максимальной экономии энергии, может получить выгоду из этой ситуации. Это будет хороший бизнес.

КОМПЛЕКС ПАССИВНЫХ И АКТИВНЫХ МЕР

• Супертеплозащитные свойства непрерывной теплоизоляционной оболочки от фундамента до конька крыши. Увеличение толщины изоляции — один из самых эффективных подходов к снижению потребности домашних хозяйств в энергии и продлению периодов теплового комфорта, создаваемого системами отопления и охлаждения. Познакомьтесь с вариантами современных теплоизоляторов используемых в SCIP ниже. Чаще других применяется пенополистирол (EPS), для внешних оболочек пассивного дома его толщина составляет 250-350 мм.
• Устранение всех тепловых мостов структурных элементов сплошным слоем изоляции.
• Высокие теплоизоляционные характеристики окон и дверей. Окна: трехкамерный стеклопакет с газом, минимум два энергостекла.
• Максимальная воздухонепроницаемость конструкции, включая герметичные окна и двери, а также герметичные стены, полы и крышу. Протечки воздуха через щели и стыки проверяется с помощью теста дверь-вентилятор, конструкция не должна превышать 0,6 воздухообмена в час при 50 Па.
• Эффективное использование внутреннего тепловыделения в зданиях, использование тепловой массы внутри здания как пассивно, использованием материалов с высокой удельной теплоёмкостью и плотностью (бетон и тяжелый кирпич), так и активно, с помощью циркуляции горячей или холодной воды в жб плитах и панелях (TABS), интеграцией в конструкции материалов с фазовым переходом (PCM).

Многие удивляются, что можно спроектировать и построить дом так, чтобы он сам, с минимумом нагревательных и при полном отсутствии охлаждающих систем обеспечивал бы тепловой комфорт без вмешательства электроники, естественным путём, благодаря законам природы. Построить и эксплуатировать такой дом просто, если вы выполняете вышеперечисленный комплекс мер, например, с помощью домостроительной технологии SCIP.
